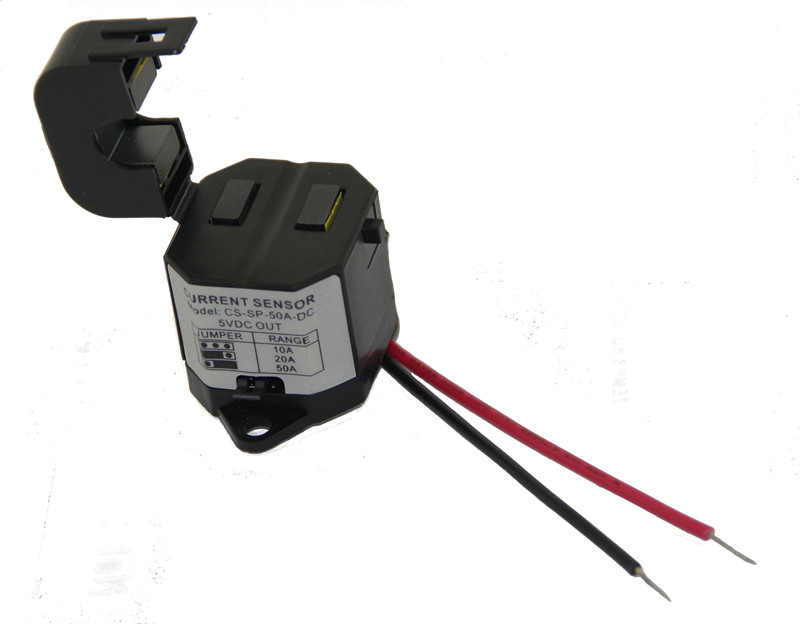

分体式电流传感器，5VDC输出

描述

用于监测单相交流负载的分体式电流传感器

使用这种低成本的分体式电流传感器来监测建筑物内的单相交流负载，例如风扇、水泵、压缩机和其他机械设备。 通常，机械设备的监控是通过连接到辅助干接点来实现的。但这只能提供接触器位置信息。 利用模拟电流传感器，您可以创建更智能的警报，例如风扇皮带打滑或轴承即将发生故障的警报。

分体式电流传感器可以直接从载流导线产生模拟信号，因此无需单独的电源。 分体式芯体设计安装简便，无需中断高压线路，只需打开传感器芯体，将其套在电缆上，然后扣紧即可。

CT开口为10mm，可承载超过50A的电流。对于更大的负载和更粗的电缆，请考虑使用以下单相电能表：  单相功率计

可调节电流范围和设置

要设置传感器的满量程电流范围，只需将跳线调整到 10A、20A 或 50A 位置即可。 对于低电流应用，您可以将载流导线在磁芯中缠绕多圈。将读数除以缠绕圈数。例如，缠绕 2 圈且跳线设置为 10A 位置时，满量程读数为 5A。

需要注意的是，电流传感器显示的是“平均电流”，而电流表读数显示的是有效值（RMS）。即使存在这种差异，相对电流测量值仍然能为一般监测和报警提供有价值的数据。

结论：这些钳位电流传感器可测量风机、水泵和其他暖通空调设备的交流电流。5V模拟输出信号可轻松与PLC和BMS系统连接。与传统的干接点监测相比，模拟信号能够实现更丰富的监测和报警功能。

尺寸：

零件编号方案：

电流传感器种类繁多，外观也十分相似。例如，一种电流互感器（CT）满量程输出330mV交流电，而另一种常用于面板表的电流互感器则输出5A交流电。这两种电流互感器输出的交流信号，大多数楼宇管理系统（BMS）和可编程逻辑控制器（PLC）系统都无法直接测量或跟踪。

分体式电流传感器的工作原理

该电流互感器内置整流器，可将交流信号平均，从而产生与初级电流成正比的直流输出。电路从次级线圈获取少量功率，刚好足以产生平均直流信号。这意味着无需额外电源。

这个“平均”信号与电流表读数略有不同，但可以在调试过程中轻松校准。其读数精度足以满足一般监测和报警需求。

以下是一些链接，其中包含更详细描述各种类型的资料：

分体式电流传感器详解

维基百科 电流互感器
